产品概述

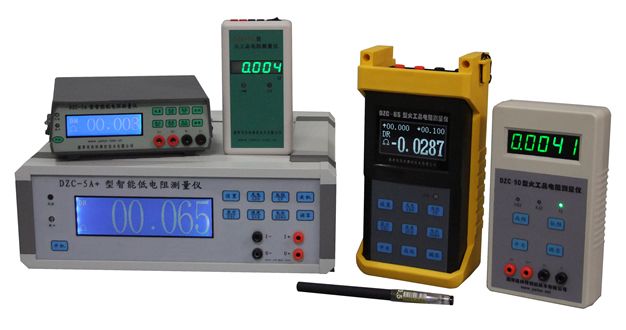

火工品电阻测量仪概述
火工品电阻测量仪是应用于火工品电阻测量的通用仪器。
火工品的安全电流一般在数十到数百毫安不等。为保证安全,科研、生产过程中,其测试电流一般不允许超过10毫安。火工品电阻测量仪区别于普通的电阻测量仪的最大不同是:安全性。不仅要求仪器测试电流小,还要求具有完善的保护电路,即使在故障情况下也不能对被测火工品产生威胁。
目前,所有的数字式电阻测量仪都不可避免地使用储能原件“电容”,在故障状态下,如果没有完善的保护电路,电容就可能对被测火工品瞬时大功率放电,从而造成危险。市场上一些测试电流较小的低电阻测量仪,正常状态下测量火工品可能不会有问题,但仪器在故障状态下由于没有保护电路,极具危险性!电阻测量仪能否应用于火工品测量,需要关注仪器是否具备专门设计的保护电路。
另外,在很多含火工品控制电路的高电阻测试过程中,还大量使用传统的机械式万用表:MF35或MF500型。这种万用表体积庞大、精度低、不耐震动、读数不方便、工作温度下限只有0℃。最关键的是存在安全隐患:它们的Rx1 电阻量程的最大测试电流大于100mA,已经远远超过有些点火具的安全电流。测试过程中误使用该挡,极易发生危险!
DZC系列火工品电阻测量仪自1989年研制成功以来,始终秉承“故障导向安全”的设计原则。全系列仪器的测试电流只有1mA。仪器测试端口具有“多重冗余”保护电路,在任何工作模式、任何工作状态下都可以确保安全。即使在理论极端故障情况下,通过被测对象的故障电流都会小于10mA。在硬件结构上加有空间隔离保护措施。充电电池采用安全性好的镍氢电池或一次性碱性电池。在计算机通讯接口上则采用光电、电磁全物理隔离措施,确保上位机故障漏电不会对本仪器造成任何影响……由于具有完备的保护电路和全新的测量方法,仪器甚至可以在被测对象带电的情况下测量低电阻或直接测量电池内阻。
为提高测量精度,多年来,我们潜心研究抗干扰技术,独创了全新的测量方法:双向直流测试法、交流方波测试法、双向比对测试法。采用“闭壳校验技术”,所有精度修正都由软件完成,没有机械调节的器件。仪器的稳定性、可靠性达到空前的高度。仪器在1mA的测试电流条件下,最高分辨率可以达到0.1mΩ,精度达到0.1%。DZC的高分辨率系列尤其适合小电阻的钝感点火具的检测,能够及时发现点火具的材料缺陷、焊接缺陷、环境试验后的损伤等多种问题。
DZC8、DZC9系列增加了模拟MF35和MF500型机械万用表电阻档测量功能。彻底解决了机械万用表的安全隐患,同时方便了读数和数据自动化处理。
DZC高端系列工作温度下限达到-30℃和-40℃以下。仪器的温度、低电压、高电阻的多测量功能设计,更拓宽了在火工品领域的应用范围。可选带全隔离保护的RS232串行通讯接口,加上内置或外置的通道扩展模块,可以非常方便地由工业计算机组网运行,实现上千个通道的自动化测量。用户的上位机只需根据通讯协议,通过RS232串口向测量仪发出通道号、工作模式、量程3条指令就可以完成相应测试点的测量工作。免除了大量的软硬件开发工作,是一台通用性极好的测试系统,广泛应用于武器系统静态参数的测试。
2014年“DZC-5型智能低阻仪”成功应用于长征五号运载火箭引爆器测试系统。DZC系列产品历经三十年发展,技术水准已经达到行业领先水平。
全系列仪器当然也可用于非火工品测量,可以避免一般低电阻测量仪的大测试电流对测试对象的伤害(如:某薄膜型拉断保护开关,大电流测量后就不能归批。过去只能进行抽检,损耗大。使用DZC系列仪器后,做到了无损全检。);可以避免大测试电流产生的热效应,尤其适合热传感器的电阻测量;小体积、防震、电池供电设计尤其适合野外现场无220V供电的场合使用,能够应用于车、船、飞机金属铆接部位接触电阻、电机变压器线圈直流电阻、电缆电阻等多个场合。另外,在各种开关、继电器、PCB线路、PCB金属化孔等多种低电阻测量场合均可以很好地替代普通的低电阻测量仪。
多功能、经济型
DZC-5A、DZC-5A+、DZC-5AOEM智能低电阻测量仪:分别是小型便携式,大型台式和OEM嵌入式。采用“双向直流测试法”。测量范围:1mΩ-2kΩ。工作温度范围:0 _ +55 ℃。该系列具有:低电阻、温度、低电压、智能充电控制、合格范围声光提示、定时关机、可选带全隔离保护的RS232串行通讯接口等多项功能。
高分辨率、多功能、高性价比
DZC-6S、DZC-6A火工品电阻测量仪:前者是小型防震便携式,后者是大型台式。采用“双向直流测试法”。测量范围:0.1mΩ-20MΩ。工作温度范围:0 _ +55 ℃。该系列具有:低电阻、高电阻、温度、低电压、智能充电控制、合格范围声光提示、定时关机、可选带全隔离保护的RS232串行通讯接口等多项功能。
全温、单功能、便携式
DZC-7A火工品电阻测量仪:是小型便携式单一功能的电阻测量仪。采用“双向交流方波测试法”。测量范围:1mΩ-200Ω。工作温度范围:-40 _ +65 ℃。采用3节低温镍氢充电电池供电。
宽温、多通道、多功能、宽量程、高分辨率
DZC-8M火工品电阻测量仪:是小型防震便携式,可选内置8通道扩展模块,实现9通道测量。
采用“双向直流测试法”。测量范围:0.1mΩ-25MΩ。工作温度范围:-30 _ +65 ℃。该系列具有:低电阻、高电阻、温度、低电压、智能充电控制、合格范围声光提示、定时关机、可选带全隔离保护的RS232串行通讯接口等多项功能。
DZC-8R火工品电阻测量仪与DZC-8M的差异是:其高电阻量程是模拟MF35或500型机械指针万用表的电阻量程,测量范围:0.1kΩ-2.5MΩ。对含非线性元器件对象的电阻测量,本仪器能够保证和机械万用表测量结果一致。
全温、多通道、多功能、宽量程、高精度、高分辨率
DZC-9M火工品电阻测量仪:是小型防震便携式,可选内置8通道扩展模块,实现9通道测量。还可选64通道扩展模块1~4个,实现最多256通道测量。
采用“双向直流比对测量法”。通过与基准电阻比对,在全工作温度范围自动校准低电阻的测试值。测量范围:0.1mΩ-25MΩ。工作温度范围:-30 _ +65 ℃。该系列具有:低电阻、高电阻、温度、低电压、智能充电控制、合格范围声光提示、定时关机、可选带全隔离保护的RS232串行通讯接口等多项功能。
DZC-9R火工品电阻测量仪与DZC-9M的差异是:其高电阻量程是模拟MF35或500型机械指针万用表的电阻量程,测量范围:0.1kΩ-2.5MΩ。对含非线性元器件对象的电阻测量,本仪器能够保证和机械万用表测量结果一致。
DZC-9D火工品电阻测量仪是DZC-9M的简化版,采用LED数码管显示,只有低电阻和高电阻自动测量功能,使用5个5号电池供电。工作温度范围:-40 _ +65 ℃。定时关机、可选带全隔离保护的RS232串行通讯接口功能。
DZC-9F火工品电阻测量仪是DZC-9R的简化版,采用LED数码管显示,只有低电阻和高电阻自动测量功能,使用5个5号电池供电。工作温度范围:-40 _ +65 ℃。定时关机、可选带全隔离保护的RS232串行通讯接口功能。
